Fusion360_14_чертежи

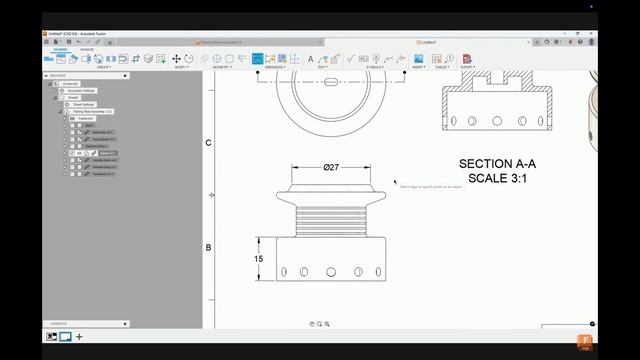

Creating Perfect Drawings FAST | Getting Started with Autodesk Fusion Episode 14 00:01 Введение и начало работы • Создание чертежа проекта в Fusion. • Обзор дополнительных функций: настройки документа, таблицы со списком деталей, создание листов, интеллектуальные размеры, автоматические размеры, автоматическое создание чертежей. • Начало работы с чертежом рыболовной катушки. 01:00 Ручная настройка чертежа • Выбор стандарта ASME и единиц измерения в миллиметрах. • Изменение размера листа на C. • Настройка вида чертежа: ориентация, масштаб, стиль, касательные края. 02:19 Интеллектуальная таблица • Создание таблицы со списком деталей на основе анализа чертежа. • Изменение размера текста по умолчанию через настройки документа. • Настройка ширины столбцов таблицы. 03:41 Изменение нумерации элементов • Перемещение изометрического изображения. • Изменение порядка номеров элементов в таблице. 04:11 Создание нового листа и видов • Добавление нового листа и базового вида проекта. • Отображение только выбранного компонента. • Создание проекционных видов: спереди, сверху, изометрический. 05:28 Создание разреза • Выбор вида сверху в качестве родительского. • Создание линии разреза и размещение разреза. 06:56 Интеллектуальные размеры • Автоматическое определение элементов и создание размеров: радиус, диаметр, угол, линейный размер. • Примеры создания размеров: диаметр 27, линейный размер 15, угловой размер 120 градусов. 09:20 Автоматическое измерение • Использование инструмента автоматического измерения. • Настройка стилей размеров и плотности отображения. • Проверка и корректировка размеров после автоматического измерения. 11:44 Автоматическое создание чертежей • Выбор шаблона основной надписи серии «Начало работы». • Настройка структуры и внешних компонентов. • Процесс автоматического создания чертежей в фоновом режиме. 13:54 Экспорт чертежей • Экспорт чертежей в формате PDF или DWG. • Варианты экспорта: все листы, определённый лист или диапазон. • Сохранение чертежа в проекте. 14:25 Заключение • Анонс следующего видео о производстве с помощью Fusion.
Creating Perfect Drawings FAST | Getting Started with Autodesk Fusion Episode 14 00:01 Введение и начало работы • Создание чертежа проекта в Fusion. • Обзор дополнительных функций: настройки документа, таблицы со списком деталей, создание листов, интеллектуальные размеры, автоматические размеры, автоматическое создание чертежей. • Начало работы с чертежом рыболовной катушки. 01:00 Ручная настройка чертежа • Выбор стандарта ASME и единиц измерения в миллиметрах. • Изменение размера листа на C. • Настройка вида чертежа: ориентация, масштаб, стиль, касательные края. 02:19 Интеллектуальная таблица • Создание таблицы со списком деталей на основе анализа чертежа. • Изменение размера текста по умолчанию через настройки документа. • Настройка ширины столбцов таблицы. 03:41 Изменение нумерации элементов • Перемещение изометрического изображения. • Изменение порядка номеров элементов в таблице. 04:11 Создание нового листа и видов • Добавление нового листа и базового вида проекта. • Отображение только выбранного компонента. • Создание проекционных видов: спереди, сверху, изометрический. 05:28 Создание разреза • Выбор вида сверху в качестве родительского. • Создание линии разреза и размещение разреза. 06:56 Интеллектуальные размеры • Автоматическое определение элементов и создание размеров: радиус, диаметр, угол, линейный размер. • Примеры создания размеров: диаметр 27, линейный размер 15, угловой размер 120 градусов. 09:20 Автоматическое измерение • Использование инструмента автоматического измерения. • Настройка стилей размеров и плотности отображения. • Проверка и корректировка размеров после автоматического измерения. 11:44 Автоматическое создание чертежей • Выбор шаблона основной надписи серии «Начало работы». • Настройка структуры и внешних компонентов. • Процесс автоматического создания чертежей в фоновом режиме. 13:54 Экспорт чертежей • Экспорт чертежей в формате PDF или DWG. • Варианты экспорта: все листы, определённый лист или диапазон. • Сохранение чертежа в проекте. 14:25 Заключение • Анонс следующего видео о производстве с помощью Fusion.
