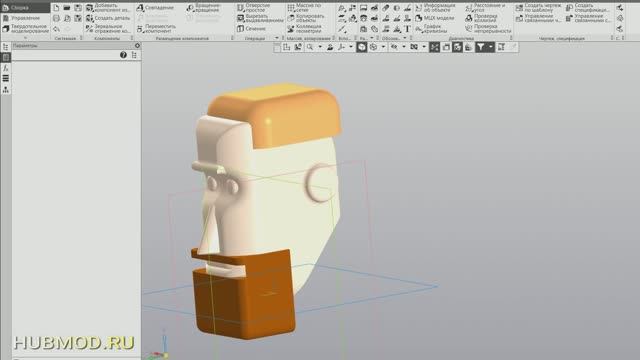

Создание сборки лица человека в Компас 3D
HUBMOD.RU Урок: Создание сборки лица человека в Компас 3D Часть 1: Подготовка к работе 1. Запуск и создание файла сборки: - Запустите Компас 3D - Создайте новый документ типа "Сборка" - Сохраните файл под названием "Лицо_человека_сборка" 2. Предварительная подготовка деталей: Убедитесь, что у вас есть следующие созданные детали: - Основа лица (череп) - Нос - Глаза (правый и левый) - Брови - Губы - Уши Часть 2: Добавление компонентов 1. Вставка основы лица: - Нажмите кнопку "Добавить компонент" - Выберите файл с основой лица - Зафиксируйте его в центре сборки 2. Добавление глаз: - Выберите "Добавить компонент" - Вставьте модель глаза - Используйте команду "Сопряжение": Выберите поверхность глазницы Совместите с соответствующей поверхностью глаза - Повторите для второго глаза Часть 3: Сопряжения 1. Установка носа: - Добавьте компонент носа - Создайте сопряжения: "Совпадение" для центральной линии "На расстоянии" для позиционирования "Параллельность" для правильной ориентации 2. Размещение губ: - Добавьте компонент губ - Используйте сопряжения: "Совпадение" с центральной линией лица "На расстоянии" от носа "Параллельность" с основной плоскостью Часть 4: Точные настройки 1. Настройка положения бровей: - Добавьте брови - Создайте сопряжения: "На расстоянии" от глаз "Параллельность" с горизонтальной плоскостью - Настройте угол наклона 2. Установка ушей: - Добавьте уши по обеим сторонам - Используйте сопряжения: "Совпадение" с боковыми поверхностями "Параллельность" с вертикальной плоскостью "На расстоянии" для точного позиционирования Часть 5: Проверка и корректировка 1. Проверка сборки: - Проверьте все сопряжения - Убедитесь в отсутствии конфликтов - Проверьте симметричность компонентов 2. Корректировка положения: - Используйте "Редактор переменных" для точной настройки - Проверьте все размеры - Настройте пропорции лица Часть 6: Финальные штрихи 1. Добавление текстур: - Примените материалы к компонентам - Настройте цвета и отражения - Добавьте реалистичность 2. Сохранение результата: - Сохраните сборку - Создайте спецификацию - Экспортируйте в нужный формат Советы и рекомендации: 1. Организация файлов: - Храните все компоненты в одной папке - Используйте понятные имена файлов - Создавайте резервные копии 2. Работа с сопряжениями: - Начинайте с простых сопряжений - Проверяйте каждое сопряжение перед добавлением следующего - Используйте временные сопряжения для предварительной установки 3. Оптимизация работы: - Используйте библиотеки стандартных элементов - Применяйте горячие клавиши - Регулярно сохраняйте работу Заключение: В этом уроке мы рассмотрели основные этапы создания сборки лица человека в Компас 3D. Помните, что качество конечного результата зависит от точности исходных деталей и правильности их сопряжения. Практикуйтесь и экспериментируйте с различными настройками для достижения наилучшего результата.
