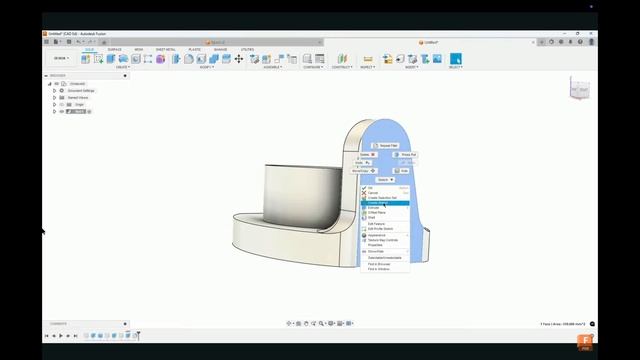

Can You Create This Fishing Bail? | Getting Started with Autodesk Fusion Episode 6 00:01 Введение • Создание компонента «Связка» и изучение дополнительных функций. • Касательные и равные ограничения, команда «Проект», смещение, выдавливание в объект. 00:21 Начало проекта • Создание нового проекта через меню «Файл» или значок «плюс». • Создание компонента «Связка» и набросок формы тюка на верхней плоскости. 00:53 Создание эллиптического тюка • Использование команды «Эллипс» для создания эллиптического тюка. • Настройка размеров: длина 60, высота 44. • Проведение вертикальных линий и использование совпадающих ограничений. 01:39 Использование равных ограничений • Измерение левой линии и использование равного ограничения для второй линии. • Преимущества использования одного измерения вместо двух. 02:16 Создание круглой накладки • Использование примитивов Fusion для создания круглой накладки. • Настройка цилиндра: диаметр 32,8, высота 14. • Смещение края цилиндра с помощью команды «Проект» и «Смещение». 03:48 Создание ручек для тюка • Нарисовать круг диаметром 15 см и провести линию, касающуюся круга. • Отмерить горизонтальную линию длиной 21 мм и круг выше на 25 мм. • Привязать горизонтальную линию к нижней части цилиндра с помощью ограничения по средней точке. 05:11 Закругление краёв • Закругление краёв с помощью команды «Скругление». • Создание набора объектов для скругления нескольких краёв. 05:39 Удаление материала из стойки • Создание эскиза сбоку от стойки и рисование восьмиугольника. • Использование ограничения параллельности для линии. • Фиксация эскиза ограничением средних точек нижних линий. 06:21 Вырезание профиля в стойке • Использование команды «Выдавить в объект» с отступом 4 мм. • Заполнение нижних краёв на 2 мм. • Создание отверстия диаметром 4 мм в центре стойки. 07:16 Зеркальное отображение элементов • Отражение элементов на другой стороне детали с помощью команды «Создать зеркальное отображение». • Выбор элементов на временной шкале и отражение на боковой или правой плоскости. 08:19 Добавление ступенчатой формы • Создание ступенчатой формы с помощью команды «Линия». • Поворот профиля вокруг центральной линии. • Заливка нижней части тюка на 3 мм. 09:31 Создание отверстия для шайбы и основного вала • Нарисовать две концентрические окружности диаметром 12,2 мм и 6 мм. • Нарисовать горизонтальные линии внутри каждой окружности. • Использовать равные ограничения для линий. 10:42 Окраска каркаса • Окраска каркаса в красный цвет с помощью меню «Изменить внешний вид». • Загрузка материала и перетаскивание его на каркас. 11:15 Заключение • Анонс следующего видео о импорте моделей и внесении изменений.
