Fusion360_11_Соединения_сборки

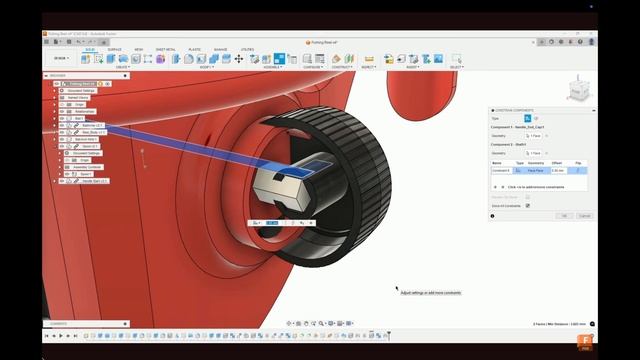

The Secret to Smooth Assemblies | Getting Started with Autodesk Fusion Episode 11 00:00 Введение и начало сборки • Обзор дополнительных функций: команды для соединений, готовые соединения, жёсткие группы, ограничения компонентов, связи для движения и вставка крепёжных элементов. • Начало сборки компонентов после создания большинства моделей в проекте. 00:47 Вставка катушки и использование команды для соединения • Вставка катушки в проект и её перемещение с помощью стрелок перемещения. • Использование команды для соединения для перемещения катушки в определённое положение. 01:15 Выбор точек соединения • Увеличение масштаба верхней части катушки и выбор центральной точки паза с помощью клавиши «Control». • Выбор центральной метки на нижней резьбовой части вала. 01:55 Жёсткое соединение катушки и вала • Перемещение катушки в новое положение и проверка типа движения «Жёсткий». • Проверка вращения катушки и вала вместе. 02:50 Готовое соединение для проволоки • Использование инструмента для готовых соединений для соединения проволоки и рычага катушки. • Установка типа движения «Жёсткий» и проверка вращения проволоки вместе с катушкой. 03:47 Работа с ссылками на проекты • Объяснение, что компоненты в браузере являются ссылками на проекты и их нельзя изменять напрямую. • Функция редактирования на месте в Fusion для внесения изменений в проект. 04:46 Соединение ручки и вала • Использование жёсткой группы для соединения ручки и вала. • Соединение внешнего круглого края ручки с круглым краем катушки с типом движения «Вращение». 05:31 Ограничение компонентов • Выравнивание шестигранной поверхности заглушки с шестигранным валом с помощью команды «Ограничить компоненты». • Создание вращательного соединения между круглым краем заглушки и круглым краем катушки. 06:11 Связь движения • Соединение вращательного соединения на ручке с вращательным соединением на катушке с помощью связи движения. • Настройка реверса для вращения катушки по часовой стрелке при повороте ручки по часовой стрелке. 07:18 Изменение передаточного числа • Редактирование связи движения для изменения передаточного числа катушки. • Изменение угла первого диалогового окна на 90 градусов для поворота катушки на 360 градусов на каждые 90 градусов поворота ручки. 08:16 Вставка крепежа • Вставка метрического винта с круглой головкой шайбы ISO для фиксации ручки. • Автоматическое создание жёсткого соединения при повороте ручки. 09:39 Сборка натяжителя • Загрузка файла натяжителя и его вставка в конструкцию. • Совмещение плоских поверхностей вала винта с натяжителем с помощью функции «Ограничить компоненты». • Добавление последнего ограничения для центровки натяжителя. 11:39 Сохранение проекта • Сохранение проекта как нового файла с названием «Сборка катушки для фишинга». • Анонс следующего видео о панели данных и совместной работе.
