梅赛德斯·奔驰 S级 - 拆卸/安装排气歧管 | 带发动机 OM656 的 W222

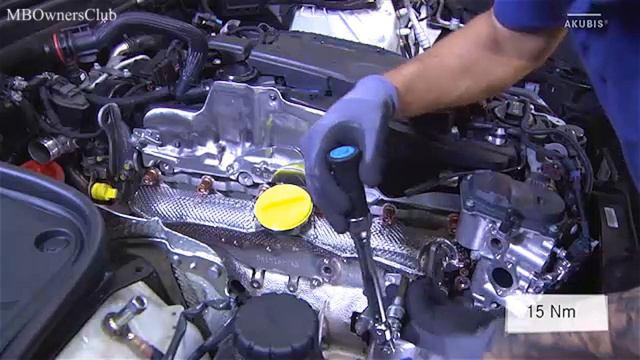

在开始拆卸排气歧管之前，请先断开电池连接 首先拆下外部隔热罩 为此，请松开内板顶部的三个螺丝 重新安装时遵守规定的扭矩 接下来是隔热罩底部的螺丝 然后将外部隔热罩取出 接下来是内部隔热罩 拧下下部螺丝并卸下 拆下AGR定位器和曲轴箱上冷却液管线上的五颗螺钉 删除线 重新安装时注意扭矩 现在拆下油管 为此，请拧松前油管上的三个螺丝 拆除实际的油管，首先拔下增压空气管的插头，然后拆除水管 用止动塞密封水线 松开后油管上的螺钉，然后将其卸下 重新安装时，请更换O形圈，必要时请更换管路 使用塑料工具更换O形圈 卸下高压EGR法兰上的四个螺钉，然后卸下 拧下汽车支架和支架 松开排气歧管顶部的六个歧管螺母和排气歧管下面的七个歧管螺母，并将其卸下 检查排气歧管是否有烧伤痕迹和金属裂纹 带有直边和塞尺，以检查是否未对准 如果大于三毫米，则将其替换 卸下排气歧管垫圈 为此，卸下密封上的两个螺丝 清洁所有密封面 如果拆卸期间双头螺栓已松动，则在重新安装时将其更换 用手拧紧固定螺栓，然后将其重新拧紧三遍至指定扭矩 安装新的排气歧管垫圈并以规定的扭矩拧紧螺栓 用七个歧管螺母将新的排气歧管连接到顶部的木质水槽和底部。 从中心开始，将歧管螺母逆时针旋转至指定扭矩，每次三次 重复该过程三遍 请在此同时注意收紧模式 有关固定器的安装，请参考EPC中的部件号信息 使用3/8或13毫米多齿套筒敲击固定器 使用以下零件号的保持器进行工作 在安装之前，请更换排气回流管的两个金属垫片。 然后拧紧排气歧管的两个螺钉，排气回流管线的两个螺钉以规定的扭矩加上EGR阀 重新安装有两种变体 变体1： 仅在拧紧支架时拧紧汽车支架的螺丝并遵守规定的扭矩 如果您在四轮驱动车辆上工作，请重新安装柴油机微粒过滤器和隔热罩 对于下一步，请使用带有以下零件编号的漂移 确保将夹具内的支撑环向下压入三个卡口中，并正确地位于指定的凹槽中 通过使用黎明和固定元件的碗，使涡轮增压器在汽车支架上居中，并且 将组件置于定义的安装位置 将汽车支架上的三个螺丝拧紧到规定的扭矩 使用新的螺丝并以相同的扭矩和旋转角度将其拧紧到支架的汽车支架上 然后消除漂移 涡轮增压器就位后，以规定的扭矩拧紧球的夹具和螺钉上的固定元件 变体2： 如果在拆卸过程中没有分开曲轴箱上的支架支撑和油管，则将组合螺丝重新装回发动机 以指定的扭矩和旋转角度将支架安装在汽车支架上 重新拧上油管 别忘了更新所有印章 然后可以重新安装涡轮增压器而不会出现居中漂移 在此变化形式2中，以规定的扭矩拧紧Bahnhof元件的夹具和螺钉 然后完成引擎并使其预热 通过目视检查完成工作。 =========================================================== instagram: https://www.instagram.com/mbownersclub/ twitter: https://twitter.com/MB_Owners
