Листовое моделирование - делаем сгибы

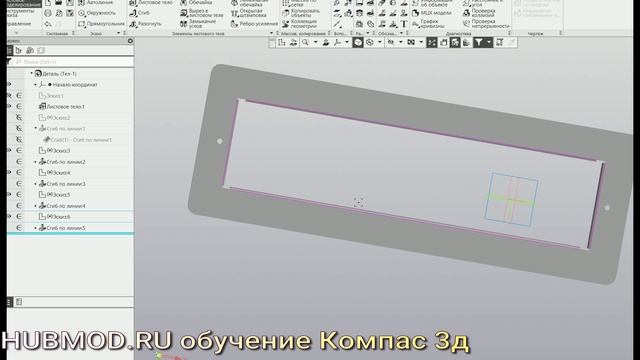

HUBMOD.RU Бесплатные Демо-Уроки — посмотрите и убедитесь: Всё просто и понятно! Листовое моделирование в Компас 3D. Мы взяли уже имеющийся эскиз из DXF, его импортировали в Компас, преобразовали линии, затем преобразовали уже эскиз непосредственно в лист. На листе, вот здесь показано, обозначили там, где должен быть сгиб, провели линию. Затем инструментом сгиб по линии определили плоскости и угол в котором будет сгибаться лист. Также обозначили радиус закругления сгиба и собственно компас сделал сгиб. Вот мы на него сейчас смотрим. Все что нужно выгнали. Далее из имеющейся детали мы можем сделать чертеж. Это все делается в автоматически. Вот здесь вот пока показываем деталь собственно какая она получилась. Я так понимаю именно такая должна быть с различных сторон. Функция автоматического преобразования детали в чертеж тоже очень простая. Мы в сохраненный файл нажимаем на специальные кнопочки, которые так и называются преобразовать в чертеж. Даем название чертежу и смотрим что у нас в результате получилось все делается быстро и просто вот мы расставляем непосредственно на чертеже проекции выбираем масштаб чтобы они влезли в этот листочек а4 в принципе потом можно также в автоматическом режиме нанести размерные линии ну если они нужны и будут там корректно отображаться то есть вид сбоку вид сверху и изометрия соответственно все просто
