Монтаж кабельных лотков на кронштейны. Инструкция

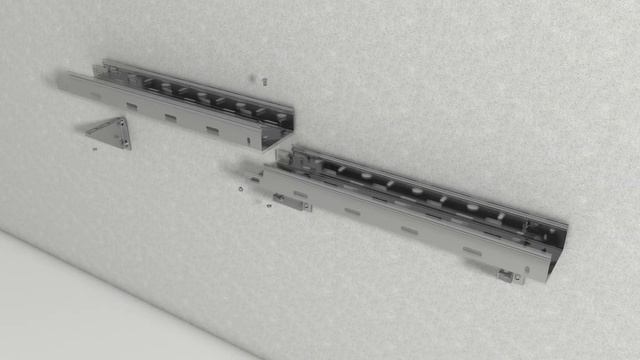

Монтаж кабельных лотков на кронштейны. Инструкция В этом видео вы увидите, как можно сделать монтаж кабельный лоток на кронштейн. В данном видео показан пример установки (монтажа) кабельного лотка LPZ100x50 на кронштейн LK100, шириной 100 мм. Использованы детали: 1. Кронштейн LK100 https://nznk.ru/katalog/montazhnye-sistemy/kronshtejn-nastennyj-kn ; 2. Лоток перфорированный LPZ100x50 https://nznk.ru/katalog/kabelnye-lotki-prokatnye/lotok-perforirovannyi ; 3. Крышка кабельного лотка KLZ100 https://nznk.ru/katalog/kabelnye-lotki-prokatnye/kryshka-lotka ; 4. Анкер-болт с гайкой 8х65 ABG8.65 https://nznk.ru/katalog/krepzhnye-elementy/anker-bolt-s-gaikoi ; 5. Болт M6x12 DIN933 https://nznk.ru/katalog/krepzhnye-elementy/bolt-polnonareznoi ; 6. Гайка с насечкой DIN6923 https://nznk.ru/katalog/krepzhnye-elementy/gaika-spetsialnaia-s-flantsem . Монтаж лотка на кронштейн происходит следующим образом: 1. Произведите разметку и сверление отверстий. 2. Установите анкерные болты с гайкой ABG8.65 так, чтобы распорная часть полностью вошла в отверстие, После этого установите кронштейн LK и затяните гайку, чтобы зафиксировать распорную часть анкера и зафиксировать несущий элемент конструкции. 3. Поместите кабельный лоток на настенный кронштейн. Для фиксации лотка на кронштейне можно использовать болт М6х12 DIN933 и гайку с фланцем, препятствующим откручиванию, DIN 6923. Данные крепежные элементы подойдут для соединения между собой кабельных лотков перфорированных LPZ и глухих LGZ. 4. Конструкция собрана! Наполните лоток содержимым и установите крышки кабельных лотков KLZ простым нажатием до щелчка. ! ВНИМАНИЕ ! При увеличении толщин кабельных лотков может потребоваться использование болтов М6х16 DIN933. Если у вас остались вопросы, вы можете уточнить их у наших специалистов. Наш сайт: https://nznk.ru E-mail: info@nznk.ru Телефон: +7 (800) 500-94-68 Также подписывайтесь на наши профили в социальных сетях: Instagram: https://www.instagram.com/nznkrussia/ Facebook: https://www.facebook.com/nznkrussia/ VK: https://vk.com/nznklotki #НЗНК #кабельныйлоток #несущие конструкции
