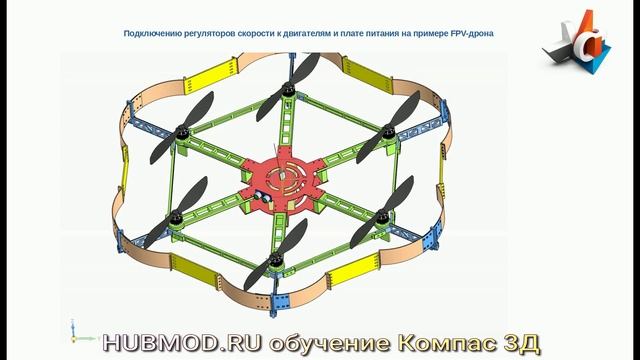

подключению регуляторов скорости к двигателям и плате питания на примере FPV-дрона
HUBMOD.RU Бесплатные Демо-Уроки — посмотрите и убедитесь: Всё просто и понятно! Это видео посвящено подключению регуляторов скорости к двигателям и плате питания на примере FPV-дрона и дрона для дронсокера. Мы продолжаем сборку дрона с четвертого этапа — установки регуляторов скорости. Существует два варианта монтажа: одиночные регуляторы устанавливаются на лучах рамы между моторами и платой питания, при этом важно, чтобы они не касались рамы. Для фиксации удобно использовать двусторонний скотч, а после монтажа обмотать изолентой и термоусадкой. Регуляторы 4 в 1 крепятся в центральной части рамы, как плата питания. В дроне для дронсокера применяется универсальная плата, объединяющая регулятор 4 в 1, плату питания и полетный контроллер — о ней будет рассказано в следующем видео. При установке одиночных регуляторов стоит учесть два важных момента: обеспечить защиту регуляторов и проводов от повреждений при авариях с помощью защитных чехлов или пластиковой пластины, а также расположить регуляторы под пропеллерами для лучшего охлаждения. Далее следует подключение регуляторов к двигателям — каждый двигатель имеет три провода, которые нужно припаять к колодкам регуляторов. Современные регуляторы позволяют не учитывать порядок проводов, так как направление вращения можно изменить программно. Рекомендуется отрезать и зачистить провода нужной длины, подготовить площадки и провода для пайки, паять соединения по очереди, быстро нагревая и фиксируя провода, а затем проверить все соединения на отсутствие коротких замыканий. Оставляйте небольшой запас длины проводов, чтобы избежать натяжения и повреждений при падениях. Для точного определения длины и расположения компонентов полезно составить схему подключения на бумаге. Следующий этап — подключение регуляторов к плате распределения питания. Принцип тот же, что и при подключении к двигателям, с обязательным соблюдением полярности проводов и оставлением небольшого провиса для безопасности. Неправильное подключение может привести к возгоранию, поэтому проверяйте соединения дважды перед подачей питания. Для защиты от коротких замыканий закрывайте непаянные участки платы изолентой или каптоновой лентой. При пайке используйте достаточное количество припоя и флюса, избегайте длительного перегрева. После подключения рекомендуется провести тесты с мультиметром для проверки целостности цепей и отсутствия коротких замыканий. Это поможет предотвратить повреждения и упростит поиск неисправностей в будущем. Сюжет видео Вступление: Кадры с готовым FPV-дроном и дронсокером, титр «Подключение регуляторов скорости». Этап 1 — Установка регуляторов: Показывается монтаж одиночных регуляторов на лучах рамы, фиксация двусторонним скотчем, обмотка изолентой и термоусадкой. Затем установка регулятора 4 в 1 в центре рамы. Этап 2 — Защита регуляторов: Появляются варианты защиты — чехлы и пластиковая пластина. Демонстрация правильного расположения регуляторов под пропеллерами для охлаждения. Этап 3 — Подключение к двигателям: Пайка трех проводов моторов к регуляторам, показ правильной подготовки проводов и пайки, проверка соединений мультиметром. Этап 4 — Подключение к плате питания: Пайка проводов регуляторов к плате распределения питания с акцентом на полярность и провисание проводов. Этап 5 — Проверка и тестирование: Использование мультиметра для проверки целостности цепей, советы по безопасности, подготовка к первому включению.
