Урок по работе с инструментом Эскиз в Компас-3D и перенос элементов эскиза из одной детали в другую

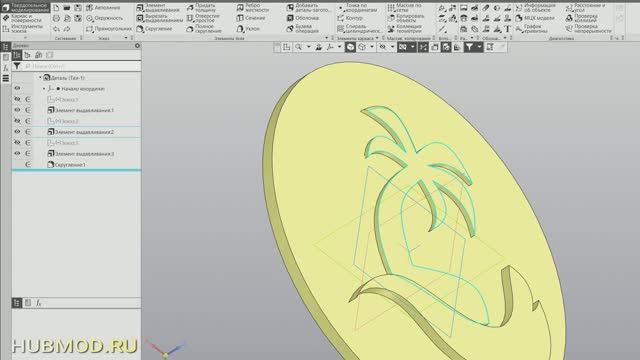

HUBMOD.RU Приглашение на видео-курс "Компас-3D: Полный старт с нуля" 🔥 Освойте Компас-3D за 16 уроков и создавайте профессиональные 3D-модели уже через 2 недели! Только 3000 рублей — доступ к полному курсу навсегда + бонусы Что вы получите • 16 видеоуроков (от 20 до 45 мин каждый): интерфейс, эскизы, твердотельное моделирование, сборки, чертежи по ЕСКД, поверхности и пружины — полный цикл от новичка до уверенного пользователя. • Практические задания с разбором ошибок и готовыми шаблонами для самостоятельной работы. • Доступ 24/7 без сроков — учитесь в своем темпе на любом устройстве. Для кого курс Идеально для инженеров, конструкторов, студентов и фрилансеров. Не нужны базовые знания — начинаем с установки и базовых операций. По итогам создадите реальные детали, сборки и документацию Запишитесь сейчас за 3000 руб (вместо 8000 руб) — получите бонус: шаблоны проектов + чат поддержки! В этом уроке мы познакомимся с основами работы с инструментом "Эскиз" в Компас-3D, а также рассмотрим, как переносить элементы эскиза из одной детали в другую. Эскизы являются основой для создания трехмерных объектов и деталей, поэтому их правильное создание и модификация имеют большое значение. 1. Создание нового эскиза 1. Открытие команды Эскиз: Для начала создайте новую деталь или откройте существующий проект. В панели инструментов выберите "Эскиз" и укажите плоскость, на которой хотите работать (XY, XZ или YZ). 2. Выбор инструментов для рисования: В режиме эскиза доступны различные инструменты: линия, окружность, прямоугольник и другие. Выберите необходимый инструмент для создания вашего эскиза. 3. Рисование эскиза: Начните рисовать, щелкая мышью для задания контрольных точек. Используйте параметры (длину, угол и т.д.), чтобы точно задать размеры и формы. 4. Добавление размеров и ограничений: После завершения рисования добавьте размеры и ограничения, чтобы задать геометрические отношения и обеспечить правильные размеры элементов. 5. Завершение эскиза: После того как эскиз будет закончен, нажмите "Закончить редактирование эскиза". Эскиз теперь можно использовать для создания 3D-объектов, таких как выдавливание или вращение. 2. Перенос элементов эскиза Перенос элементов эскиза из одной детали в другую может пригодиться, если вы хотите использовать уже созданные формы или размеры без повторного рисования. Порядок переноса: 1. Выбор элемента: Перейдите в режим редактирования эскиза детали, из которой вы хотите перенести элементы. Выберите нужные элементы с помощью мыши (линии, окружности, размеры и т.д.). 2. Копирование элемента: После выбора необходимых компонентов эскиза нажмите правую кнопку мыши и выберите "Копировать" или используйте сочетание клавиш `Ctrl + C`. 3. Переход в новую деталь: Откройте деталь, в которую хотите перенести элементы эскиза. Создайте новый эскиз на нужной плоскости. 4. Вставка элемента: В новом эскизе нажмите правую кнопку мыши и выберите "Вставить" или используйте сочетание клавиш `Ctrl + V`. Скопированные элементы будут добавлены в новый эскиз. 5. Позиционирование элементов: Если необходимо, переместите вставленные элементы, чтобы расположить их в нужных местах. Вы можете использовать инструменты перемещения или задания координат. 6. Редактирование и окончательное завершение эскиза: После переноса элементов можно вносить изменения, добавлять размеры или ограничения, как в обычном эскизе. После завершения редактирования нажмите "Закончить редактирование эскиза". Заключение Работа с инструментом "Эскиз" и перенос элементов между деталями является важной частью проектирования в Компас-3D. Это позволяет значительно ускорить процесс моделирования, используя уже созданные элементы и избегая лишнего времени на повторные действия. Не забывайте сохранять свои проекты и экспериментировать с различными инструментами и функциями, чтобы расширить свои навыки и повысить эффективность работы. Удачи в ваших проектах с Компас-3D!
HUBMOD.RU Приглашение на видео-курс "Компас-3D: Полный старт с нуля" 🔥 Освойте Компас-3D за 16 уроков и создавайте профессиональные 3D-модели уже через 2 недели! Только 3000 рублей — доступ к полному курсу навсегда + бонусы Что вы получите • 16 видеоуроков (от 20 до 45 мин каждый): интерфейс, эскизы, твердотельное моделирование, сборки, чертежи по ЕСКД, поверхности и пружины — полный цикл от новичка до уверенного пользователя. • Практические задания с разбором ошибок и готовыми шаблонами для самостоятельной работы. • Доступ 24/7 без сроков — учитесь в своем темпе на любом устройстве. Для кого курс Идеально для инженеров, конструкторов, студентов и фрилансеров. Не нужны базовые знания — начинаем с установки и базовых операций. По итогам создадите реальные детали, сборки и документацию Запишитесь сейчас за 3000 руб (вместо 8000 руб) — получите бонус: шаблоны проектов + чат поддержки! В этом уроке мы познакомимся с основами работы с инструментом "Эскиз" в Компас-3D, а также рассмотрим, как переносить элементы эскиза из одной детали в другую. Эскизы являются основой для создания трехмерных объектов и деталей, поэтому их правильное создание и модификация имеют большое значение. 1. Создание нового эскиза 1. Открытие команды Эскиз: Для начала создайте новую деталь или откройте существующий проект. В панели инструментов выберите "Эскиз" и укажите плоскость, на которой хотите работать (XY, XZ или YZ). 2. Выбор инструментов для рисования: В режиме эскиза доступны различные инструменты: линия, окружность, прямоугольник и другие. Выберите необходимый инструмент для создания вашего эскиза. 3. Рисование эскиза: Начните рисовать, щелкая мышью для задания контрольных точек. Используйте параметры (длину, угол и т.д.), чтобы точно задать размеры и формы. 4. Добавление размеров и ограничений: После завершения рисования добавьте размеры и ограничения, чтобы задать геометрические отношения и обеспечить правильные размеры элементов. 5. Завершение эскиза: После того как эскиз будет закончен, нажмите "Закончить редактирование эскиза". Эскиз теперь можно использовать для создания 3D-объектов, таких как выдавливание или вращение. 2. Перенос элементов эскиза Перенос элементов эскиза из одной детали в другую может пригодиться, если вы хотите использовать уже созданные формы или размеры без повторного рисования. Порядок переноса: 1. Выбор элемента: Перейдите в режим редактирования эскиза детали, из которой вы хотите перенести элементы. Выберите нужные элементы с помощью мыши (линии, окружности, размеры и т.д.). 2. Копирование элемента: После выбора необходимых компонентов эскиза нажмите правую кнопку мыши и выберите "Копировать" или используйте сочетание клавиш `Ctrl + C`. 3. Переход в новую деталь: Откройте деталь, в которую хотите перенести элементы эскиза. Создайте новый эскиз на нужной плоскости. 4. Вставка элемента: В новом эскизе нажмите правую кнопку мыши и выберите "Вставить" или используйте сочетание клавиш `Ctrl + V`. Скопированные элементы будут добавлены в новый эскиз. 5. Позиционирование элементов: Если необходимо, переместите вставленные элементы, чтобы расположить их в нужных местах. Вы можете использовать инструменты перемещения или задания координат. 6. Редактирование и окончательное завершение эскиза: После переноса элементов можно вносить изменения, добавлять размеры или ограничения, как в обычном эскизе. После завершения редактирования нажмите "Закончить редактирование эскиза". Заключение Работа с инструментом "Эскиз" и перенос элементов между деталями является важной частью проектирования в Компас-3D. Это позволяет значительно ускорить процесс моделирования, используя уже созданные элементы и избегая лишнего времени на повторные действия. Не забывайте сохранять свои проекты и экспериментировать с различными инструментами и функциями, чтобы расширить свои навыки и повысить эффективность работы. Удачи в ваших проектах с Компас-3D!
