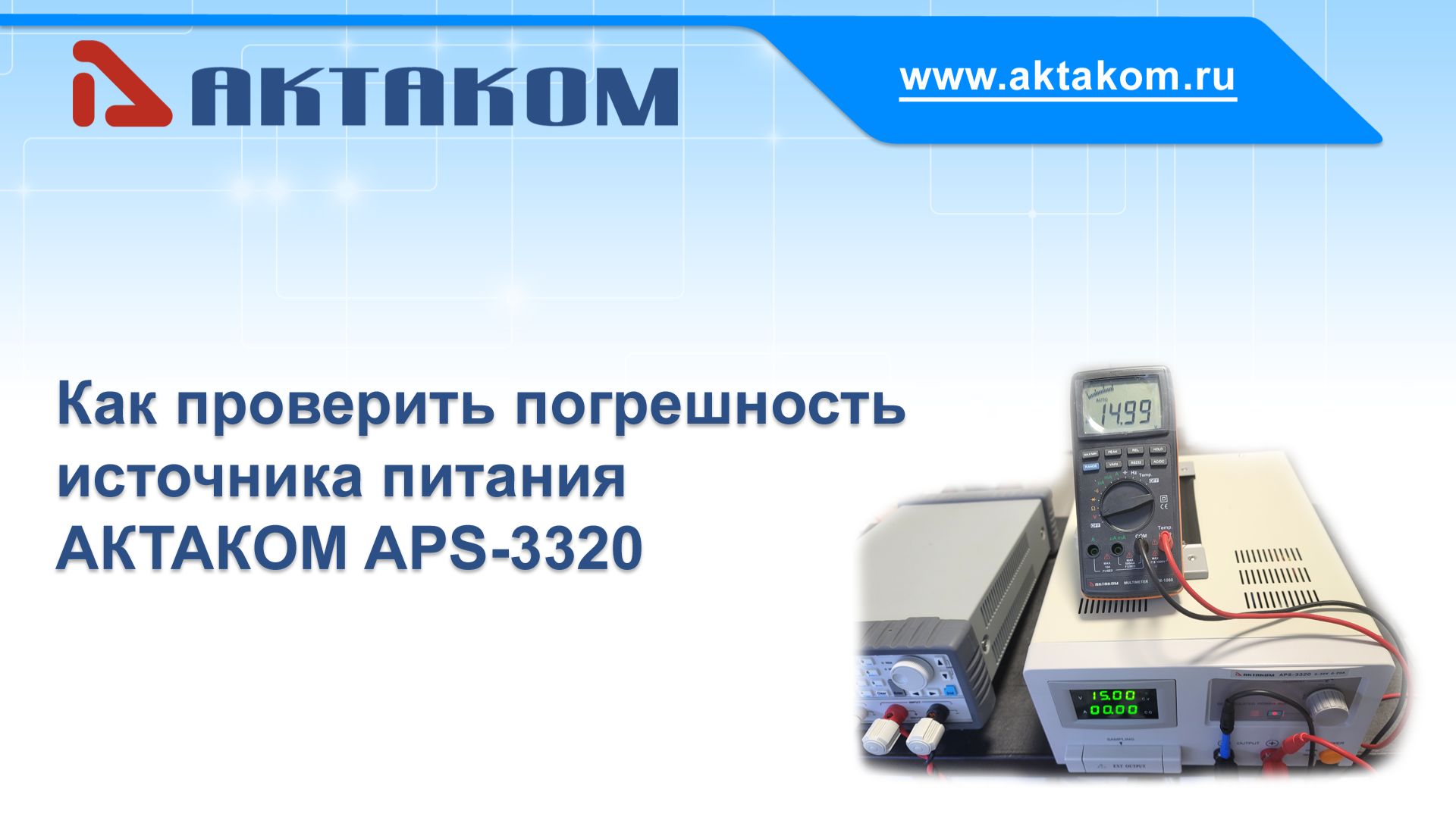

Как проверить погрешность источника питания АКТАКОМ APS-3320

Линейный лабораторный источник питания АКТАКОМ APS-3320 может выдавать 30 В при токе до 20 А и способен работать на полной мощности до 600 Вт. Для проверки погрешности установки напряжения потребуются электронная нагрузка и мультиметр АКТАКОМ АМ-1060 для измерения выходного напряжения. Видео демонстрирует проверку точности линейного источника питания постоянного тока APS-3320, способного выдавать до 30 В при токе до 20 А и работать на полной мощности до 600 Вт. Для тестирования используется электронная нагрузка и внешний мультиметр AM1060. Подключение выполняется толстым проводом для минимизации потерь. Проверка проводится в трёх точках: 4, 15 и 30 В. Для каждой точки устанавливается напряжение и ток нагрузки, мультиметр измеряет выходное напряжение, которое сравнивается с таблицей точности на сайте actocom.ru. При напряжении 4 В и токе 20 А мультиметр показывает 4 В, при 15 В и 20 А — 14,98 В, а при 30 В и 11 А (из-за ограничения мощности нагрузки) — 29,97 В. Все значения соответствуют спецификациям. Разница в показаниях мультиметра и индикатора нагрузки объясняется падением напряжения на проводах (около 200 мВ), что требует использования толстых проводов или четырёхпроводной схемы. Подробнее об источнике питания АКТАКОМ APS-3320: https://www.eliks.ru/kio/index.php?SECTION_ID=1172&ELEMENT_ID=79359 Подробнее о цифровом мультиметре АКТАКОМ АМ-1060: https://www.eliks.ru/kio/index.php?SECTION_ID=1132&ELEMENT_ID=23908 Читайте много полезных и интересных статей и обзоров на канале АКТАКОМ в Яндекс ZEN: https://zen.yandex.ru/aktakom Подпишитесь чтобы получать самые свежие новости о продукции АКТАКОМ: Вконтакте: https://vk.com/aktakom Telegram: https://t.me/aktakom
