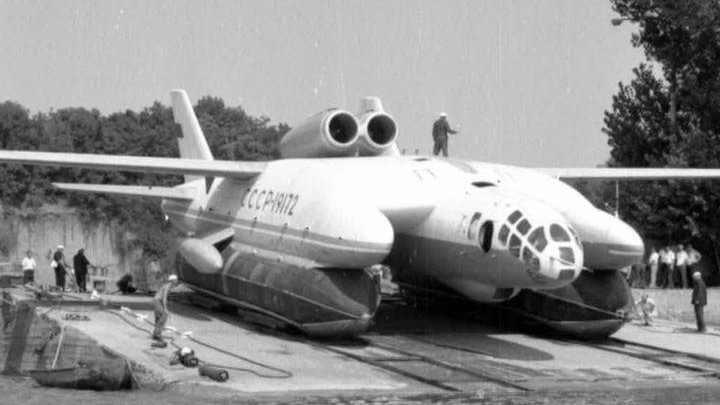

ВВА-14 (вертикально взлетающая амфибия, экспериментальный советский аппарат Роберта Бартини
ВВА-14 (вертикально взлетающая амфибия, модификация: экранолёт 14М1П) — экспериментальный советский аппарат (гидросамолёт, бомбардировщик и торпедоносец) конструкции Роберта Бартини, советского авиаконструктора итальянского происхождения. Создавался как аппарат, имеющий возможность взлетать и садиться на воду и как обычный самолёт, и как самолёт вертикального взлёта и посадки. Первый полёт — 4 сентября 1972 года. Из-за сложностей в разработке необходимых двигателей для вертикального взлёта была проведена последняя модификация (14М1П) — превратившая аппарат в экраноплан (1976). Самолет вертикального взлета и посадки ВВА-14 — высокоплан с поплавковым взлетно-посадочным устройством. Конструкция выполнена из алюминиевых сплавов с антикоррозионным покрытием из кадмиевых сталей. Фюзеляж — полумонокок, переходящий в центроплан. В носовой части фюзеляжа размещена трехместная кабина экипажа. В случае аварийной ситуации кабина отделялась от фюзеляжа, что обеспечивало спасение экипажа при всех режимах полета без использования катапультных кресел. За кабиной экипажа размещался отсек силовой установки с 12 подъемными двигателями и отсек вооружения. Крыло — состоит из прямоугольного центроплана и двух отъёмных консолей в плане трапециевидной формы. По всему размаху отъёмной части крыла размещены предкрылки, однощелевые закрылки и элероны. С центропланом сопрягаются сигарообразные обтекатели, на которых размещается оперение и ПВПУ. Хвостовое оперение — расположено на обтекателях, свободнонесущее, стреловидное. Горизонтальное оперение — стабилизатор общей площадью 21,8 м² и рули высоты общей площадью 6,33 м². Вертикальное оперение — двухкилевое общей площадью 22,75 м² и рули направления общей площадью 6,75 м². ПВПУ — пневматическое взлетно-посадочное устройство состоит из надувных поплавков, разделенных на 12 отсеков, длиной 14 м, диаметром 2,5 м и объемом по 50 м³. Для выпуска и уборки поплавков используется механогидропневмоэлектрическая система с 12 кольцевыми инжекторами, по одному на каждый отсек. Воздух в систему подается от компрессоров маршевых двигателей. Шасси — предназначено для транспортировки ВВА-14 на земле, было использовано шасси от бомбардировщика Ту-22. Шасси трехопорное колёсное, убирающееся, состоит из носовой опоры и главных опор на обтекателях по бокам поплавков. Каждая опора имеет по два колеса. Силовая установка — комбинированная. Два маршевых двухконтурных двигателя Д-30М тягой по 6800 кгс, установленных рядом в гондолах сверху центроплана. 12 подъемных ТРДД РД-36-35ПР тягой по 4400 кгс, установленных попарно с наклоном вперед в отсеке фюзеляжа с открывающимися вверх створками воздухозаборников для каждой пары двигателей и нижними створками с решетками, отклонение которых могло регулироваться. Также была установлена вспомогательная силовая установка с турбокомпрессором. Топливная система — включает 14 баков;два бака отсека и 12 протектированных баков общей емкостью 15500 л.. Предусматривалась установка системы заправки топливом на плаву. Система управления — управление аэродинамическими рулями осуществлялось при помощи гидроусилителей, как на обычных самолетах. Управление в режиме вертикального взлета и посадки выполнялось с помощью 12-ти струйных рулей, установленных попарно, и использующих сжатый воздух, отбираемый от подъемных двигателей. Система автоматического управления обеспечивала стабилизацию по тангажу, курсу и высоте на всех режимах полета. Самолетные системы — ВВА-14 был оснащен всеми необходимыми для эксплуатации системами: противопожарная — размещена в отсеках силовой установки; противообледенительная — горячий воздух подавался к носкам крыла, оперения и к воздухозаборникам; кислородная система; система кондиционирования воздуха. Оборудование — пилотажно-навигационное и радиосвязное оборудование обеспечивало автоматическую стабилизацию при взлете и посадке, а также на маршруте при автономном полете в сложных метеорологических условиях. ВВА-14 предполагалось использовать в двух вариантах: спасательный и противолодочный. В спасательном варианте самолет оснащался аварийно-спасательными радиосредствами. В противолодочном варианте использовалась поисково-прицельная система, обеспечивающая поиск подводных лодок и определение координат для применения оружия. Для обнаружения подводных лодок использовались 144 гидроакустических буя и до ста взрывных источников звука, а также поисковый аэромагнитометр Бор-1. Вооружение — в бомбоотсеке предполагалось разместить авиационные бомбы, авиационные мины и торпеды общим весом до 2000 кг. Для обороны на маршруте и в зоне патрулирования предусматривался оборонительный комплекс, обеспечивающий постановку активных и пассивных помех. На базе ВВА-14 разрабатывались проекты различных модификаций: Корабельный вариант — мог базироваться на противолодочных крейсерах, на крупнотоннажных сухогрузах и танкерах, на противолодочных крейсерах-носителях и имел складные консоли крыла и складное хвостовое оперение. Транспортный вариант — оборудован для перевозки 32 чел
