В Компас 3Д рисуем раму луча Дрона Квадрокотпера

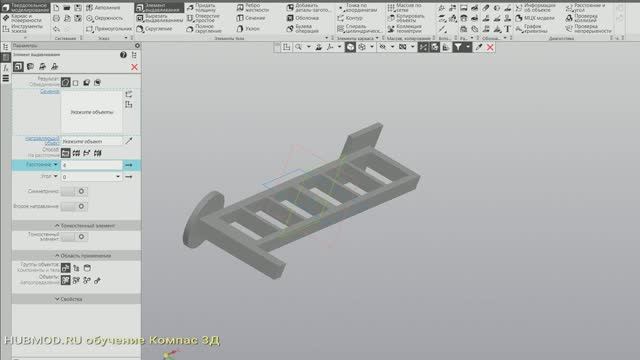

HUBMOD.RU Бесплатные Демо-Уроки — посмотрите и убедитесь: Всё просто и понятно! Создание рамы луча квадрокоптера в КОМПАС-3D: Пошаговое руководство В этой статье мы рассмотрим процесс создания рамы луча квадрокоптера в КОМПАС-3D, популярной системе автоматизированного проектирования . Этот процесс включает в себя создание эскиза, применение операций выдавливания и построение вспомогательных элементов . Создание эскиза Начните с создания нового файла детали в КОМПАС-3D . Выберите плоскость для создания эскиза (например, плоскость XY) . Используйте инструменты рисования (линии, окружности, дуги) для создания контура рамы луча. Важно точно задать размеры и форму . При необходимости используйте инструменты сопряжения и зависимости для точного определения положения элементов эскиза. Выдавливание эскиза После завершения эскиза используйте операцию выдавливания для придания ему объема . Укажите расстояние выдавливания, которое будет соответствовать толщине рамы луча. При необходимости используйте опции выдавливания в обе стороны или до указанной поверхности. Создание отверстий и креплений На поверхности рамы луча создайте эскизы для отверстий под винты и крепления . Используйте операцию вырезания выдавливанием для создания отверстий. Для создания креплений можно использовать операции выдавливания или добавления материала. Построение вспомогательных элементов При необходимости создайте вспомогательные элементы, такие как ребра жесткости или дополнительные крепления . Используйте инструменты построения плоскостей и осей для точного определения положения вспомогательных элементов. Завершение модели Проверьте модель на наличие ошибок и неточностей . При необходимости внесите изменения в эскизы или операции. Сохраните модель в формате КОМПАС-3D или другом подходящем формате . Практические советы Используйте параметрическое моделирование для легкого изменения размеров и формы рамы . Создавайте отдельные компоненты для упрощения сборки и редактирования. Используйте библиотеки стандартных деталей для добавления крепежных элементов . Создание рамы луча квадрокоптера в КОМПАС-3D требует точности и внимания к деталям . Следуя этому пошаговому руководству, вы сможете создать качественную и функциональную модель .
