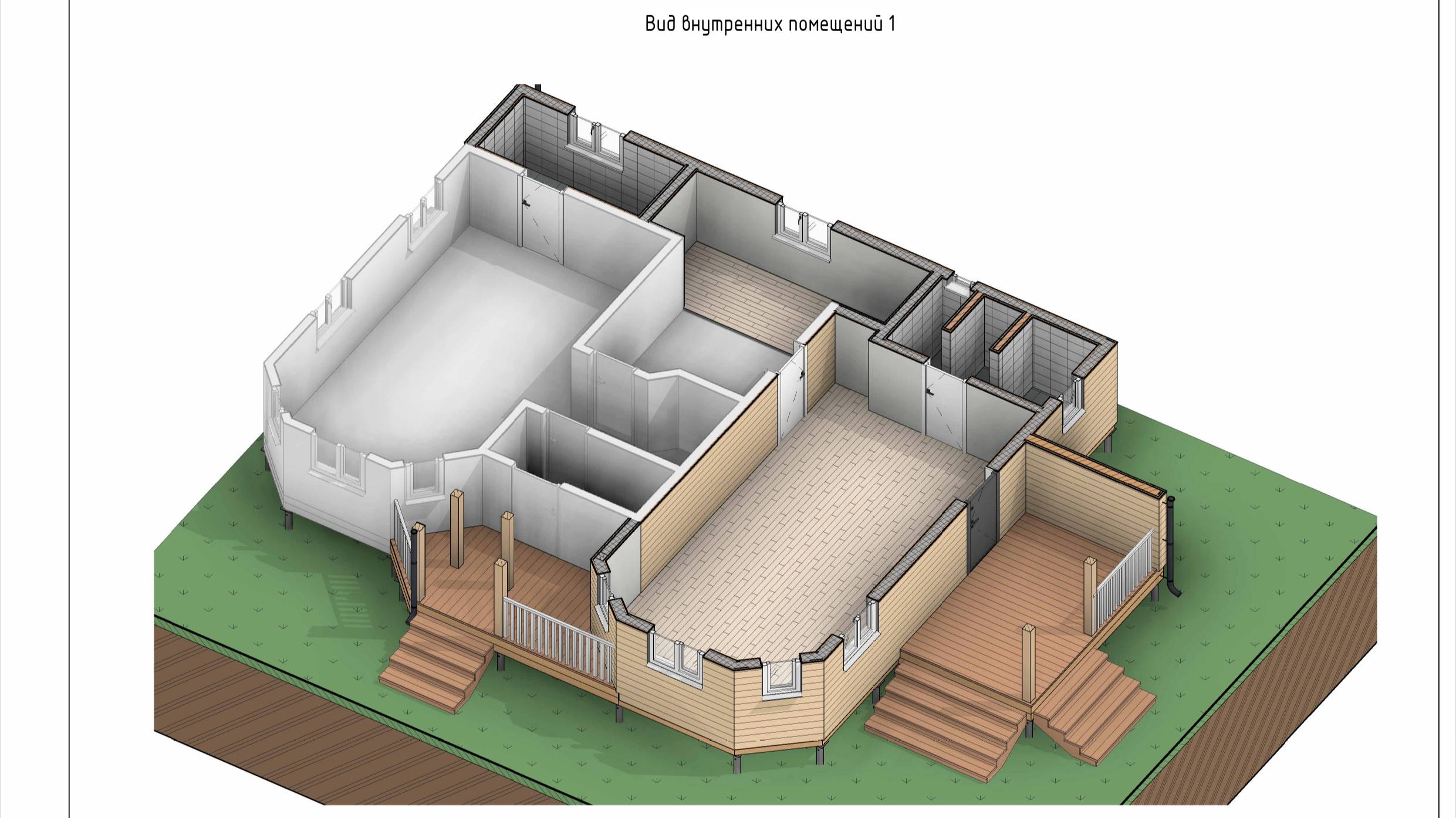

Проект пристройки к каркасному дому. Архитектурные решения
Проект: https://boosty.to/ramproject/posts/2b5e081f-35b0-4afd-bb5a-55e45e58a2ce?share=post_link Заказать проект по вашему ТЗ: https://t.me/ramproject/102 Смотреть обзор конструктивного проекта: https://youtu.be/UKIBkkSaYo0 1. Общие данные. 1.1. Проект строительства каркасной пристройки к дому. Альбом конструктивных решений (КР) содержит в себе чертежи (схемы, разрезы, основные узлы) и спецификацию элементов. Проект разработан на основании отдельного задания на проектирование от Заказчика и рекомендаций нормативно-правовых документов, действующих на территории РФ. Высокая энергоэффективность дома достигается за счет использования эффективных теплоизоляционных материалов и обеспечения надежной изоляции ограждающих конструкций от проникновения влаги и наружного воздуха. Защита ограждающих конструкций от паропроницания обеспечивает возможность долговечной работы деревянных элементов конструкций без применения специальных мер по их защите от гниения. 1.2. Строительство должно осуществляться производственным персоналом, обученным производству работ по строительству домов данной конструктивной системы. Строительство дома рекомендуется осуществляться по порядку, установленном в проектной документации. Для крепления и соединения элементов конструкций следует применять оцинкованные строительные гвозди с плоской или конической головкой, в том числе гвозди трефовые с перемычкой по ГОСТ 4028, шурупы по ГОСТ 1145 и самонарезающие винты по ГОСТ 11652. 1.3. Характеристика района строительства: -климатический район строительства: Московская область -зимняя температура наиболее холодной пятидневки по климатическому району IIB -27 С°; -наиболее холодных суток -32 С°; -зона влажности - нормальная. - расчетная снеговая нагрузка (значение веса снегового покрова на 1м2 горизонтальной поверхности) - 1.8 кПа (180 кгс/м2) - III район. - нормативное значение ветрового давления - 0,23 кПа (23 кгс/м2) - I район. - степень огнестойкости здания - V. 2. Архитектурные решения (АР). 2.1. За условную отметку 0,000 принята отметка конструкций верха лаг цокольного перекрытия. 2.2. Отделка фасадов - имитация бруса, внутренних стен и потолка - имитация бруса, ГКЛ, плитка. 2.3. Проектируемое здание представляет собой каркасный дом размерами в осях 13,65х9,6 м. 2.4. Архитектурно-планировочных решений, связанных с обеспечением маломобильных групп населения, не предусмотрено. 2.5. Благоустройство прилегающей территории не разрабатывается. 3. Конструктивные решения (КР). 3.1. Несущие конструкции (элементы каркаса) дома должны быть изготовлены из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения. В проекте применена доска обрезная не ниже 2-го сорта (ГОСТ 8486) камерной сушки. Конструкция опирается на свайный фундамент, обвязка которого выполнена брусом 150х150 мм. Пространственная жесткость конструкции обеспечивается укосинами, врезанные в каркас стен. Эти стойки должны врезаться в стойки таким образом, чтобы не препятствовать креплению обшивок к стойкам. Пример конструктивного проекта каркасного дома в Revit: https://www.youtube.com/watch?v=NUY9nQiErhE&feature=youtu.be Пример архитектурного проекта каркасного дома в программе Revit: https://youtu.be/Nf-UW9lY2qA?si=2oJsfGjuYePCkfBx Пример проекта дома из газобетона: https://youtu.be/o3pA1AFkyRE?si=YmPq9nU-sNBKQ7wy Уроки Revit: https://www.youtube.com/watch?v=oXFBjJWHnHo&list=PLwhMNNsb5iwszLa3t1KTkCAhmXN6CZDWq&pp=gAQB
