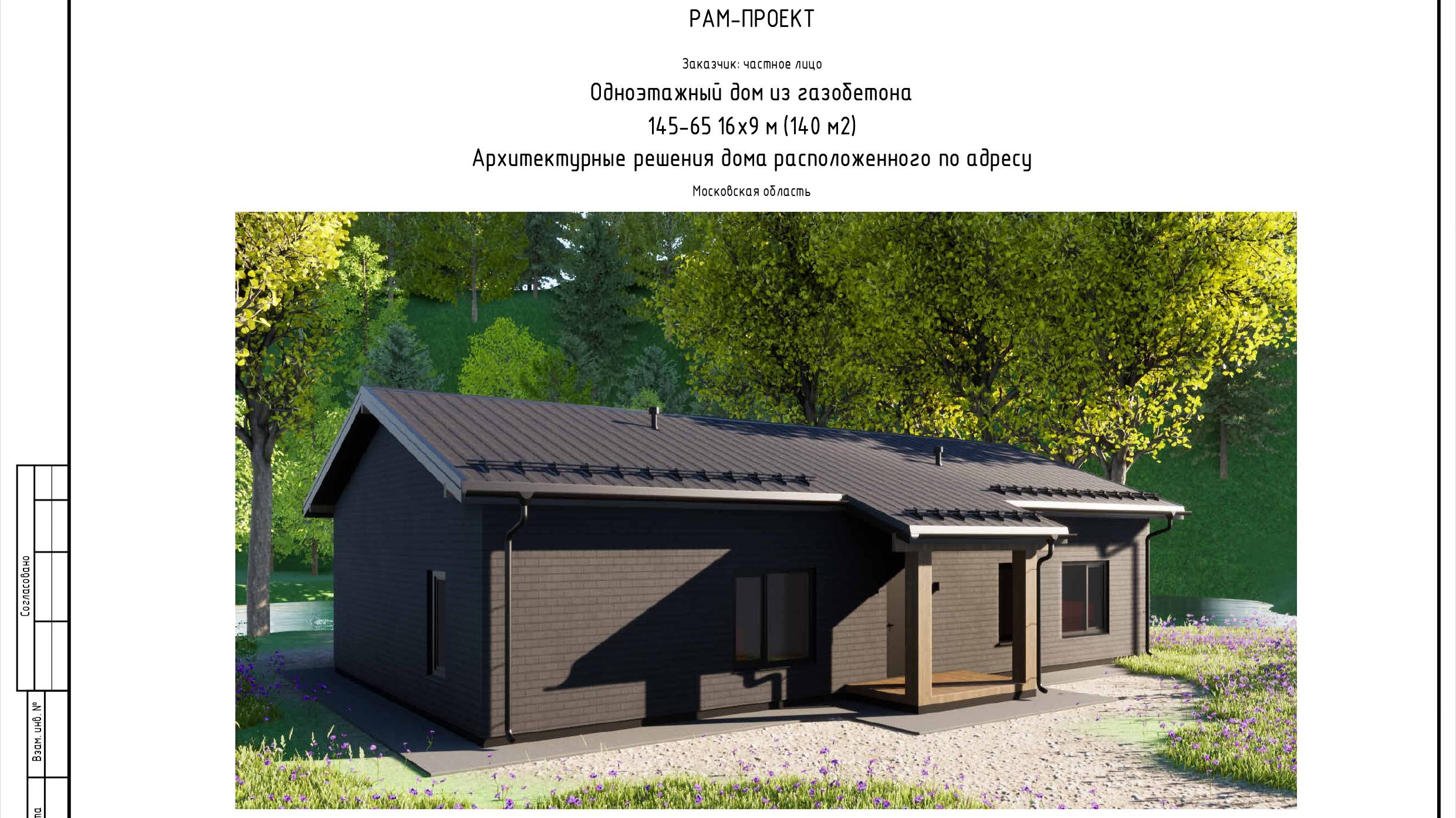

Проект дома из газобетона 16х9 м (140 м2). Альбом архитектурных решений
Телеграм канал: https://t.me/ramproject Проект: https://boosty.to/ramproject/posts/8df1b392-9fb9-471b-becb-ad271d7a208c?share=post_link Общие данные: Проект разработан на основании задания на проектирование, утвержденного заказчиком. Состав площади и размеры помещений проекта запроектированы с учетом требований п. 4.3 СП 55. 13330. 2011. Общее планировочное решение (ОПР): 1. Проектируемое здание имеет Прямоугольную форму в плане; 2. Осевые размеры 13 800 х 16 000 мм; 3. Количество этажей (этажность) 1; 4. Высота помещения в чистоте 1 этажа- 3 м, в коньке - по проекту; 5. В жилом доме главный вход находится со стороны Южного фасада (проектный Юг); 7. За отметку 0, 000 принята отметка верха чистого пола, что соответствует абсолютной отметке; 8. Высота цоколя от уровня земли до отм. 0, 000 - переменная. Характеристика района строительства : Регион строительства: Московская область. -зимняя температура наиболее холодной пятидневки по климатическому району IIB -27 С°; - наиболее холодных суток -32 С°; - зона влажности - нормальная. - расчетная снеговая нагрузка (значение веса снегового покрова на 1 м2 горизонтальной поверхности) - 1.8 кПа (180 кгс/м2) - III район. - нормативное значение ветрового давления - 0,23 кПа (23 кгс/м2) - I район. Характеристика здания: - Класс ответственности - II - Степень огнестойкости - II Конструктивная схема здания: с поперечно несущими стенами. - Фундамент: ЖБ плита 250 мм; - Наружные стены: газоблок 375х250х625 мм Д400, фасадная плитка Технониколь Хауберк (Готический кирпич); - Внутренние стены: газоблок 300х250х625 мм Д400, штукатурка; - Перегородки: газоблок 150/100х250х625 мм Д400, штукатурка; - Кровля: двускатная, холодная (в зоне второго света), Клик-Фальц; - Потолочное перекрытие: деревянное, утеплитель 200 мм; - Прочие конструкции: терраса, крыльцо. Полезные ссылки: Курс по моделированию дома из газобетона в программе Ревит - https://youtu.be/9ns58mfwfBo?si=Up_BgE-B59m6MjCE Курс по проектированию каркасного дома. Архитектурный раздел - https://www.youtube.com/playlist?list=PLwhMNNsb5iwtFm1Gq2mayTCTGImuX41P7 Курс по проектированию каркасного дома. Конструктивный раздел -https://youtu.be/G_sV2W96Zmk?si=psCvGqKPiAx-Zwbh Уроки Revit: https://www.youtube.com/watch?v=oXFBjJWHnHo&list=PLwhMNNsb5iwszLa3t1KTkCAhmXN6CZDWq&pp=gAQB Остались вопросы? Задайте их в комментариях. Понравился урок? Отправить донат автору - https://boosty.to/ramproject/donate
